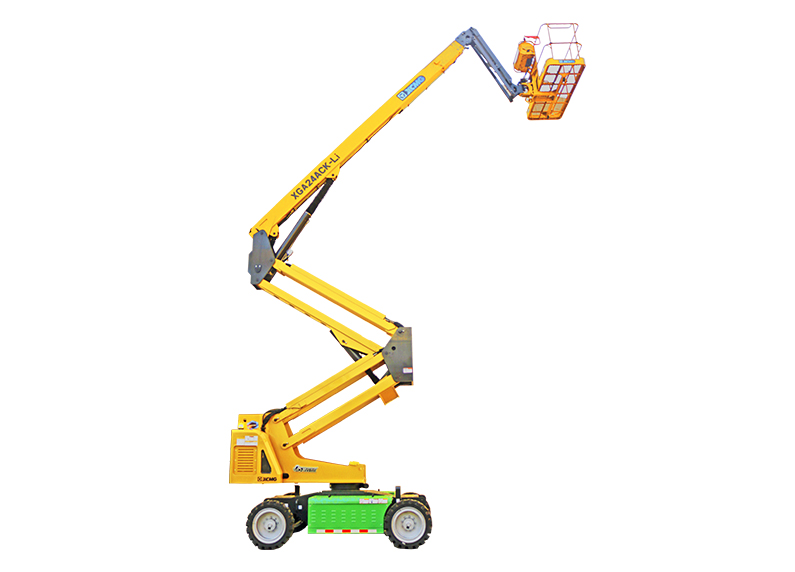

XGA24ACK-Li
Parameters
| Item | Unit | Parameter |
|---|---|---|
| Working Height | mm | 23600 |
| Lift capacity | kg | 230kg(unlimited)/340kg(limited)/460kg(limited) |
| Weight | kg | 10900 |
| Overall dimension-Stowed | mm | 9830x2490x2620 |
| Overall dimension-Transportation | mm | 7550x2490x3000 |
| Dimension of working platform | mm | 2440x910x1150 |
| Wheelbase | mm | 2500 |
| Fly jib length | mm | 1850 |
| Ground clearance | mm | 300 |
| Max.Platform height | m | 21.6 |
| Max.Working range | m | 14.1 |
| Max.up and over clearance | m | 8.9 |
| Max.Occupants | – | 2/3 |
| Max.Working slope | ° | X-5°/ Y-5° |
| 1st Boom luffing range | ° | -10°~ +79° |
| 2nd Boom luffing range | ° | -36°~ +70° |
| Flying jib luffing range | ° | -65°~ +70° |
| Turntable rotation | ° | 360° |
| Platform rotation | ° | 160° |
| Drive speed | stowed | 5 |
| Drive speed | Up or extended | 0.6 |
| Min.Turning radius | inside/outside | 2550/5640 |
| Turntable tailswing | stowed | 840 |
| Max.Gradeability | % | 40% |
